Kód dodávateľa: B-210-10e3

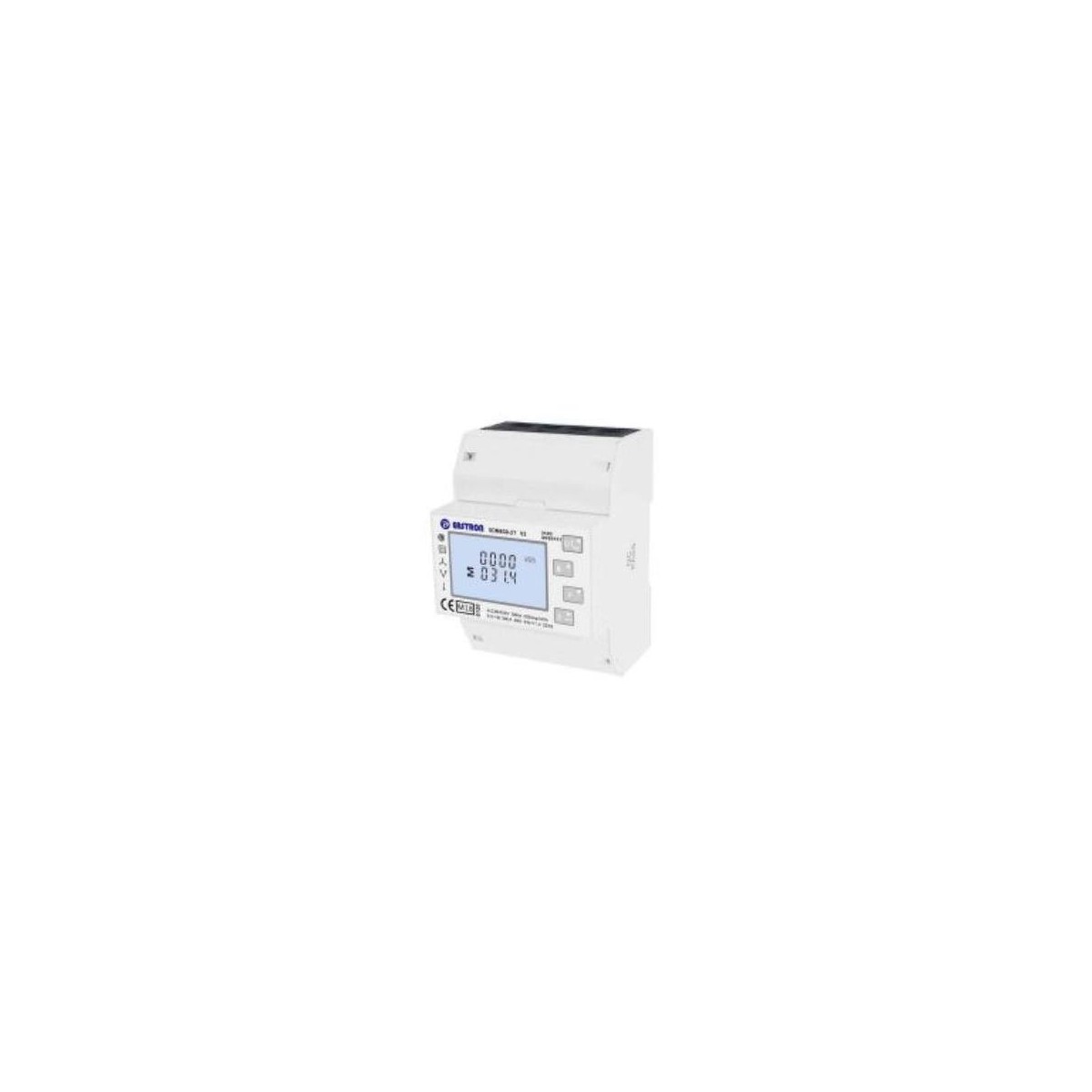

3 fázový elektromer pre priame merania
100A 220/380V (X3-Serie)
Hlavné vlastnosti:
Certifikácia MID (B a D)
Trojfázový vstup 100A
Štvormodulová montáž na DIN lištu
Dobre viditeľný podsvietený displej zo všetkých uhlov
Jednoduchá navigácia v menu
Vstavaný Modbus a pulzné výstupy (SDM630 Modbus)
Vstavaný Mbus a pulzné výstupy (SDM630 Mbus)
Možnosť viacerých taríf (SDM630 Modbus-MT)
Varianty:
SDM630 Modbus - 100A Priamo pripojené Modbus a pulzné výstupy
SDM630 Mbus - 100A Priamo pripojené Mbus a pulzné výstupy
SDM630 Modbus MT - 100A Priamo pripojené Modbus a pulzné výstupy Multi Tarriff
SDM630 Pulse - 100A Priamo pripojené iba pulzné výstupy
Technické parametre:
- Nominálne napätie (Un): 3 × 230/400 V ac
- Prevádzkové napätie: 60% ~ 120% Un
- Odolnosť proti striedavému prepätiu: 4 KV počas 1 minúty
- Odolnosť impulzného napätia: 6KV-1,2 ms
- Menovitý prúd (Ib): 5 A CT alebo 333 mV na vstupe prúdového transformátora
- Prevádzkový prúdový rozsah: 0,4% Ib-Imax
- Nadprúdová výdrž: 20 Imax po dobu 0,01 s
- Prevádzkový frekvenčný rozsah: 50 alebo 60 Hz
- Spotreba energie na fázu: ≤ 2 W / 10VA
- Pulzný výstup 1: konfigurovateľný
- Pulzný výstup 2: 3200 imp/kWh
- Displej: LCD
- Maximálna hodnota: 9999999,9km kWh / kVarh
Elektromer je kompatibilný s hybridnými meničmi Solax , meria a zobrazuje napätie, prúd, frekvenciu, výkon, hodnoty odberu i dodávky.
Tabuľka vlastností
- Katalóg
- Eastron 3Ph Meter SDM630
- Šírka (mm)
- 72.0000
- Váha (kg)
- 0.5000
- Spôsob pripojenia
- trojfázové
- Dĺžka (mm)
- 100.0000
- Hĺbka (mm)
- 66.0000
